Budowa przegubu zewnętrznego — jak działa i jakie ma zastosowanie?

Co to jest przegub zewnętrzny?

Przegub zewnętrzny to kluczowy łącznik układu napędowego, umieszczony tuż przy piaście koła. Jako przegub homokinetyczny (CV) odpowiada za płynne przekazywanie momentu obrotowego, co pozwala autu na swobodne manewrowanie nawet przy ostrych zakrętach. Konstrukcje typu Rzeppa lub Birfield sprawiają, że prędkość obrotowa kół pozostaje stała bez względu na ich kąt wychylenia.

Ile kosztuje wymiana osłony przegubu? Cennik i porady

Ze względu na swoje położenie, element ten pracuje pod dużym obciążeniem przez cały czas eksploatacji. Jego największym wrogiem są zanieczyszczenia, przed którymi chroni go gumowa osłona, czyli manszeta. Wystarczy jej niewielkie pęknięcie, by smar wyciekł na zewnątrz, co niemal zawsze kończy się kosztowną awarią.

Warto wyczulić się na niepokojące sygnały, ponieważ uszkodzony przegub zazwyczaj daje o sobie znać dość jasno. Charakterystyczne stukanie podczas skręcania czy wyczuwalne wibracje w trakcie przyspieszania to jasne znaki, że czas na kontrolę w warsztacie, zanim usterka stanie się poważniejsza.

Jak zbudowany jest przegub zewnętrzny?

Przeguby zewnętrzne typu Rzeppa lub Birfielda składają się z kilku kluczowych podzespołów:

• korpusu,
• koszyka,
• krzyżaka,
• kompletu stalowych kulek.

To właśnie wykonany z hartowanego materiału sworzeń kulowy współpracuje z wewnętrznymi prowadnicami, co pozwala na płynne przekazywanie momentu obrotowego na piastę koła, niezależnie od aktualnego kąta pracy. Takie rozwiązanie skutecznie eliminuje niepożądane skoki prędkości kątowej. Inaczej wygląda to w przypadku konstrukcji trójramiennych, gdzie zadanie to przejmują rolki osadzone na ramionach krzyżaka.

Ile kosztuje wymiana przegubu? Sprawdź ceny i czynniki wpływające

Aby zminimalizować tarcie i przedłużyć życie metalowych elementów, wnętrze mechanizmu wypełnia dedykowany środek smarny. Kluczową rolę w zachowaniu szczelności odgrywa manszeta; wykonana z elastycznego tworzywa, skutecznie stawia opór promieniowaniu UV, korozji oraz uszkodzeniom mechanicznym. Całość montażu na półosiach stabilizują specjalne opaski zaciskowe lub cybanty, dbając o trwałe połączenie osłony.

Wysoka precyzja wykonania tych elementów jest niezbędna, aby skutecznie tłumić siły dynamiczne, które nieustannie oddziałują na koła skrętne podczas jazdy.

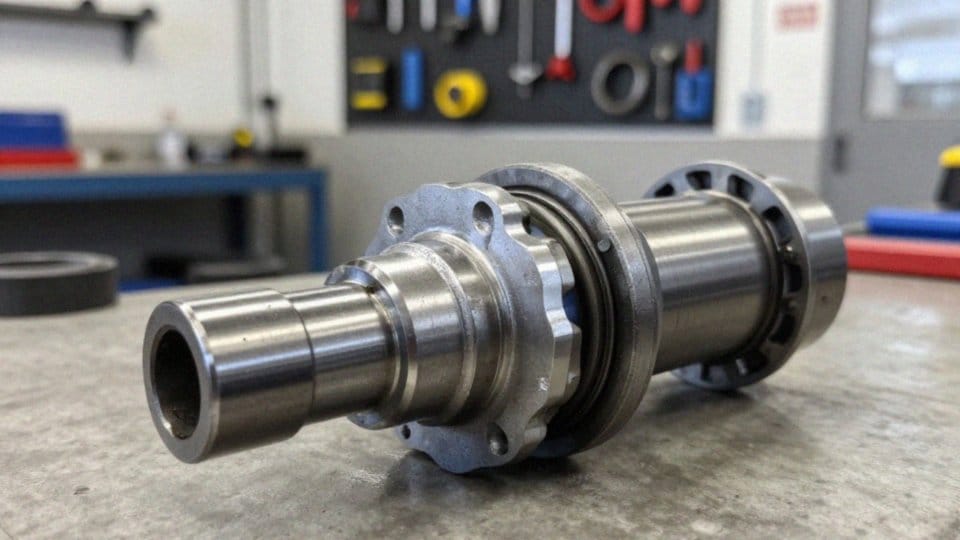

Jak działa przegub zewnętrzny przy skręcie?

Przegub zewnętrzny, znany jako przegub homokinetyczny, pełni kluczową rolę w układzie napędowym, umożliwiając półosi płynną współpracę z piastą pod zmiennymi kątami. Gdy wykonujemy skręt, mechanizm ten, dzięki skomplikowanej pracy elementów tocznych w wyfrezowanych bieżniach, dba o to, by moment obrotowy trafiał na koła bez żadnych strat czy zakłóceń. Sprawny podzespół pracuje cicho i bez wyczuwalnych wibracji.

Co to przegub? Funkcje, budowa i konserwacja w pojazdach

Styl jazdy ma ogromny wpływ na trwałość tego elementu. Gwałtowne ruszanie przy maksymalnie skręconych kołach to spory wysiłek dla konstrukcji, który prowadzi do:

• przyspieszonego wycierania się kulek,
• przyspieszonego wycierania się bieżni.

Jeśli zaczniesz słyszeć niepokojące stukanie podczas manewrowania z pełnym skrętem lub poczujesz rosnące drgania na kierownicy, to wyraźny sygnał, że pora na kontrolę w warsztacie. Szczególną uwagę należy również zwrócić na stan gumowej osłony, czyli manszety. Każde pęknięcie powoduje ucieczkę smaru, co w krótkim czasie prowadzi do destrukcyjnego kontaktu metalowych elementów. Zignorowanie tego problemu kończy się szybkim powiększeniem luzów, a w konsekwencji całkowitą awarią, która skutecznie unieruchomi Twój samochód w najmniej oczekiwanym momencie.

Jak przegub zewnętrzny łączy się z półosią napędową?

Zewnętrzny przegub napędowy osadzany jest na zakończeniu półosi za pomocą połączenia wielowypustowego, które umożliwia efektywne przekazywanie momentu obrotowego. Przed zsunięciem się z wału chroni go sprężynujący pierścień lub dedykowany zatrzask. Z kolei z piastą koła element ten łączy się przy użyciu gwintowanego trzpienia, zabezpieczonego odpowiednią nakrętką.

Przegub w aucie — co to jest i jak rozpoznać uszkodzenie?

W wielu modelach aut kluczowe znaczenie dla precyzyjnego osadzenia ma fazowanie wału, gwarantujące właściwe ułożenie komponentu w gnieździe. Podczas finalnego montażu niezbędne jest użycie klucza dynamometrycznego i dokręcenie nakrętki z siłą precyzyjnie określoną przez producenta. Zlekceważenie tych wytycznych lub nieprawidłowy montaż prowadzi do powstawania luzów, co drastycznie obniża stabilność układu jezdnego i przyspiesza degradację półosi.

Całość tworzy sztywny zestaw łączący skrzynię biegów z kołami. Podczas gdy wewnętrzny przegub przy mechanizmie różnicowym odpowiada głównie za tłumienie drgań, ten zewnętrzny operuje pod zmiennymi kątami, co jest niezbędne do swobodnego skręcania. W razie wystąpienia awarii, konstrukcja wielu półosi pozwala na rozdzielenie tych podzespołów i przeprowadzenie skutecznej regeneracji lub wymiany uszkodzonych elementów.

Jak kontrolować luz i stan osłony przegubu?

Regularne sprawdzanie stanu osłon gumowych to najważniejszy punkt dbania o kondycję przegubów w samochodzie. Podczas przeglądu wystarczy dokładnie obejrzeć gumę, szukając:

• pęknięć,
• pretarć,
• śladów wyciekającego smaru.

Szczególną uwagę warto poświęcić metalowym opaskom zaciskowym, ponieważ ich korozja lub poluzowanie niemal zawsze kończą się utratą szczelności i wyciekiem środka smarnego. Oprócz kontroli wizualnej warto przeprowadzić prosty test mechaniczny – wystarczy energicznie poruszać półosią w poprzek, by wyczuć, czy w przegubie zewnętrznym nie pojawił się luz świadczący o zużyciu bieżni lub elementów tocznych. Słuchanie auta podczas jazdy próbnej bywa równie pomocne. Jeśli podczas pełnego skrętu pojawiają się niepokojące hałasy, to wyraźny sygnał, że mechanizm wymaga uwagi.

Uszkodzony przegub — czy można jeździć i jakie są konsekwencje?

Jeśli usterkę wykryjemy w porę, często wystarczy sama wymiana osłony i uzupełnienie smaru. To jednak możliwe tylko wtedy, gdy wnętrze przegubu nie pracowało zbyt długo „na sucho”, co mogłoby trwale uszkodzić prowadnice lub głowicę. Podczas naprawy kluczowe jest:

• dokładne oczyszczenie przegubu,
• zaaplikowanie świeżego smaru dedykowanego do tego typu podzespołów,
• solidne zaciśnięcie nowych opasek.

Ignorowanie drobnych nieszczelności prowadzi do szybkiej degradacji elementów metalowych, co w krótkim czasie kończy się kosztowną koniecznością wymiany całego podzespołu.

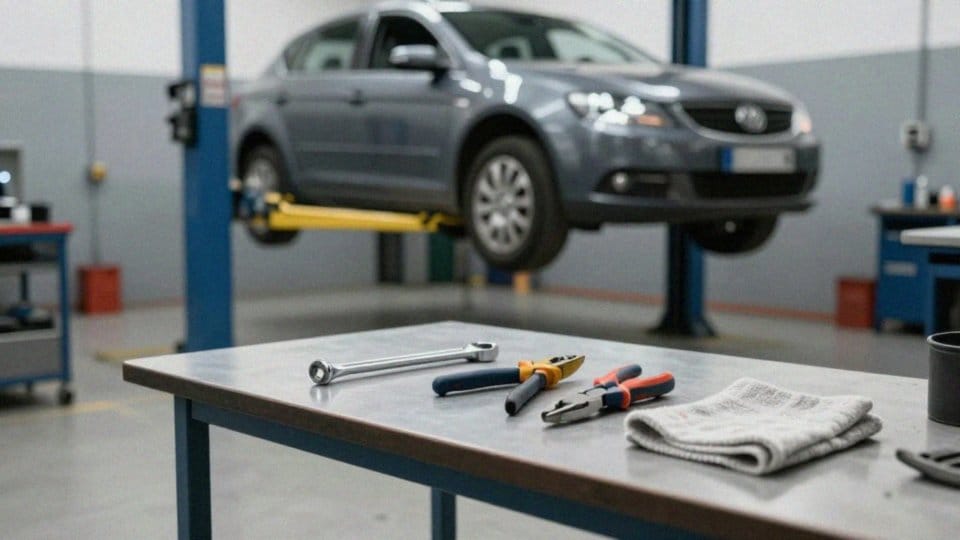

Czy wymieniać przeguby po obu stronach pojazdu?

Wymiana przegubu napędowego wiąże się zazwyczaj z dylematem dotyczącym zakresu koniecznych prac. Większość autoryzowanych serwisów sugeruje wymianę obu przegubów jednocześnie, gdy tylko jeden z nich odmówi posłuszeństwa. Wynika to z faktu, że podzespoły te pracują w identycznym środowisku, a styl jazdy czy przebieg auta w niewielkim stopniu różnicują tempo ich zużycia.

Ile trwa wymiana przegubu? Czas, koszty i istotne informacje

Jednoczesna wymiana pozwala na:

• zaoszczędzenie na robociźnie,
• eliminację ryzyka szybkiego powrotu do warsztatu z drugą usterką.

Podejście to jest szczególnie istotne w przypadku aut o dużej mocy, gdzie napęd jest poddawany ogromnym przeciążeniom, co znacznie skraca żywotność komponentów. Mimo to, jeśli diagnoza wykaże, że problem ogranicza się jedynie do uszkodzonej osłony, a luz wewnątrz przegubu jest znikomy, dopuszczalna staje się jego fachowa regeneracja. Warunkiem koniecznym jest dobra kondycja bieżni i elementów tocznych, które po dokładnym wyczyszczeniu i nałożeniu nowego smaru mogą wrócić do eksploatacji.

Warto jednak pamiętać, że mechanicy stanowczo odradzają takie rozwiązanie, gdy słychać już charakterystyczne stuki lub wyczuwalny jest wyraźny luz – w takich sytuacjach renowacja to jedynie chwilowe rozwiązanie, które nie przywróci pełnej sprawności układu napędowego.

Jak wymienić osłonę przegubu? Krok po kroku i niezbędne narzędzia

Jakie narzędzia są potrzebne przy wymianie przegubu?

Wymiana przegubu to zadanie, które wymaga solidnego przygotowania technicznego i odpowiedniego zestawu narzędzi. Na początek niezbędne będą:

• klucze nasadowe i płaskie, pozwalające na sprawne odkręcenie elementów zawieszenia oraz piasty,
• klucz dynamometryczny – bez niego nie uzyskasz odpowiedniego momentu dociskowego, wymaganego przez producenta auta dla nakrętki półosi,
• imadło oraz ściągacz, co ułatwi demontaż zużytego podzespołu,
• młotek i przyrządy pomocne przy obsłudze piasty, co zapewni Ci swobodny dostęp do wału napędowego,
• specjalne szczypce do opasek, które pozwolą bezpiecznie zacisnąć nowe metalowe obejmy,
• podnośnik, stabilne stojaki, dobrej jakości odtłuszczacz oraz dedykowany smar do przegubów.

Miej pod ręką naczynie na wypadek wycieku oleju, jeśli zajdzie potrzeba wysunięcia półosi ze skrzyni biegów. Całość prac prowadź zgodnie z instrukcją serwisową, przykładając szczególną wagę do fazowania wału napędowego, co pozwoli wyeliminować ryzyko drgań czy przyszłych awarii. W razie wątpliwości oddaj auto w ręce profesjonalistów – wyspecjalizowany warsztat wykona wymianę zgodnie z wszystkimi technicznymi standardami bezpieczeństwa.
