Jak ustawić zawór 3-drożny? Krok po kroku do optymalnego działania

Co to jest zawór trójdrożny?

Zawór trójdrożny, nazywany zamiennie trójgłowym lub trójdrogowym, stanowi kluczowy komponent nowoczesnej armatury. Wyposażono go w trzy porty przyłączeniowe, które umożliwiają skuteczne mieszanie lub rozdzielanie medium roboczego. Wnętrze korpusu kryje mechanizm łączący strumienie o odmiennych temperaturach lub precyzyjnie przekierowujący obieg wody. Wybór odpowiedniego urządzenia zależy bezpośrednio od charakterystyki instalacji.

Modele mieszalnikowe idealnie sprawdzają się w stabilizowaniu temperatury w obiegach grzewczych, podczas gdy wersje przełącznikowe służą do swobodnego kierowania medium między różnymi odbiornikami. Warto zwrócić uwagę na warianty konstrukcyjne:

• typ L jest zazwyczaj wykorzystywany do przełączania,
• wersja T oferuje znacznie większą elastyczność w konfiguracji połączeń.

Sterowanie pracą zaworu może odbywać się ręcznie przy użyciu dźwigni lub automatycznie dzięki zaawansowanym napędom. Na rynku znajdziemy szeroki wybór siłowników elektrycznych, pneumatycznych oraz wersji trójpunktowych, które w pełni zautomatyzują proces. Rozwiązania te są niezbędne w systemach centralnego ogrzewania, kotłach na paliwa stałe, gaz czy olej, a także w instalacjach z pompami ciepła i „podłogówką”. Odpowiednio dobrany i obsługiwany zawór to nie tylko wygoda, ale przede wszystkim ochrona kluczowych urządzeń przed groźną korozją i negatywnymi skutkami kondensacji pary wodnej.

Jak ustawić zawór trójdrożny krok po kroku?

Zanim przystąpisz do pracy, dla własnego bezpieczeństwa wyłącz pompę obiegową i odetnij dopływ medium. Kolejnym krokiem jest lokalizacja przyłączy – pamiętaj, że:

• montaż za pompą pozwala na mieszanie strumieni,
• umieszczenie zaworu przed nią umożliwia ich rozdzielanie.

Proces regulacji przebiega następująco:

1. Ustaw dźwignię w pozycji środkowej, co stanowi bazę do początkowego zmieszania czynnika.
2. Uruchom pompę i uważnie obserwuj temperaturę wody powracającej do kotła.
3. Ręcznie dostosuj położenie dźwigni tak, aby utrzymać ją na poziomie co najmniej 50–60°C – to kluczowe zabezpieczenie przed groźną korozją niskotemperaturową.
4. Stopniowo doprecyzowuj nastawy, aż uzyskasz pożądane parametry w całej instalacji.

Podczas pracy uważaj na typowe pułapki, takie jak pomylenie kierunków przepływu oznaczonych na korpusie zaworu. Jeśli usłyszysz charakterystyczny hałas lub zauważysz niestabilny przepływ, może to świadczyć o kawitacji wywołanej przez błędną instalację. Po wszystkim upewnij się, że połączenia są w pełni szczelne, a cały układ pracuje bez zarzutu. Warto również wyraźnie oznaczyć końcowe położenie dźwigni; dzięki temu w przyszłości szybko zweryfikujesz poprawność działania systemu ogrzewania bez konieczności ponownej kalibracji.

Jak oznaczyć przyłącza i kierunki przepływu?

Prawidłowe oznaczenie przyłączy i kierunków przepływu to fundament sprawnej instalacji centralnego ogrzewania, eliminujący ryzyko kosztownych pomyłek montażowych. Każdy korpus zaworu posiada czytelne symbole portów, takie jak:

• A,
• B,
• AB,
• 1,
• 2,
• 3.

W zaworach mieszających jeden z króćców przejmuje gorący strumień z kotła, drugi odbiera powrót z instalacji, a trzeci odpowiada za dystrybucję zmieszanej wody bądź jej skierowanie z powrotem do urządzenia grzewczego. Warto stosować sprawdzone kody kolorystyczne – klasyczną czerwień dla zasilania oraz błękit dla powrotu – co w znacznym stopniu poprawia czytelność całego układu. Trwałe etykiety nie tylko ułatwiają późniejsze prace serwisowe, ale też znacznie przyspieszają proces odpowietrzania.

Przed dokręceniem wszystkich połączeń upewnij się, że projektowana pozycja zaworu pokrywa się ze schematem kotłowni. Pamiętaj, że każdy element, od podgrzewacza c.w.u. po obwody podłogówki, musi mieć swoje odzwierciedlenie w dokumentacji. Taka staranność przy identyfikacji portów to gwarancja, że medium będzie krążyć w instalacji w sposób optymalny i w pełni kontrolowany.

Jak ustawić siłownik do zaworu trójdrożnego?

Wybór właściwego siłownika to kluczowa decyzja, która bezpośrednio wpływa na sposób zarządzania instalacją. W przypadku kotłowni najlepiej sprawdzają się modele 3-punktowe, podczas gdy sektor przemysłowy stawia zazwyczaj na napędy pneumatyczne, wymagające stałego dopływu sprężonego powietrza.

Instalację warto zacząć od:

• zabezpieczenia kołnierza montażowego,
• precyzyjnego osadzenia elementu napędowego na wrzecionie zaworu.

Jeśli korzystasz z siłownika elektrycznego, niezbędne będzie jego zintegrowanie z regulatorem pogodowym lub sterownikiem. Pozwala to na płynną korektę temperatury w budynku w odpowiedzi na zmieniającą się aurę za oknem. Połączenie elektryczne musi uwzględniać nie tylko zasilanie, ale także sygnał zwrotny o aktualnym położeniu zaworu.

Kluczowym momentem jest konfiguracja zakresu pracy, ponieważ pełne otwarcie i zamknięcie urządzenia muszą być precyzyjnie przypisane do określonych pozycji mieszania. Podczas kalibracji ustawia się punkty krańcowe oraz dogrywa temperatury zadane w interfejsie automatyki. Gdy brak jest bezpośredniej łączności z kotłem, warto sięgnąć po zewnętrzny moduł sterujący.

Na etapie rozruchu sprawdź, czy mechanizm szybko reaguje na komendy płynące ze sterownika. Dla bezpieczeństwa upewnij się, że urządzenie posiada funkcję ochrony przed przeciążeniem oraz dostęp do awaryjnej dźwigni, pozwalającej na ręczne sterowanie zaworem. Pamiętaj, że dobrze skalibrowana automatyka nie tylko wyraźnie podnosi efektywność ogrzewania, ale też znacząco poprawia codzienny komfort domowników.

Jak ustawić temperaturę powrotu do kotła?

Utrzymanie temperatury powrotu do kotła w przedziale 50–60 stopni Celsjusza to fundament właściwej eksploatacji instalacji grzewczej. Utrzymanie tych parametrów skutecznie zapobiega korozji niskotemperaturowej oraz niepożądanej kondensacji pary wodnej, co jest szczególnie istotne w przypadku urządzeń na paliwa stałe, takich jak kotły węglowe czy olejowe. Dzięki stabilizacji cieplnej wymiennik ciepła jest mniej narażony na degradację, a cała kotłownia pracuje bezawaryjnie przez znacznie dłuższy czas.

Proces regulacji warto zacząć od:

• ustawienia zaworu mieszającego w pozycji środkowej jeszcze przed uruchomieniem obiegu,
• uważnego śledzenia wskazania czujników na powrocie,
• stopniowego korygowania zaworu w celu uzyskania docelowej temperatury.

Zaniedbania w tym zakresie szybko skutkują spadkiem sprawności urządzenia i odczuwalnym wzrostem zużycia paliwa. W nowoczesnych budynkach proces ten często odbywa się w pełni automatycznie. Zastosowanie siłowników połączonych z regulatorem pogodowym czy termostatem elektronicznym pozwala na dynamiczne dostosowanie parametrów do zmiennej aury.

Pamiętajmy, że nawet przy ogrzewaniu podłogowym, gdzie zasilanie bywa chłodniejsze, ochrona powrotu pozostaje wymogiem technicznym, którego nie wolno ignorować. Dla zachowania pełnego bezpieczeństwa systemu, raz w miesiącu sprawdzajmy, czy zadane wartości są utrzymywane przy różnych poziomach obciążenia. Warto prowadzić prosty rejestr ustawień – taka dokumentacja znacząco ułatwia ewentualną diagnostykę w przyszłości. Każdy sygnał o odchyleniach, wychwycony przez sterownik, powinien być sygnałem do natychmiastowej korekty, co uchroni kocioł przed awariami wynikającymi z kondensacji spalin.

Jak ustawić zawór dla ogrzewania podłogowego?

Ogrzewanie podłogowe pracuje najwydajniej, gdy zasilane jest wodą o stosunkowo niskiej temperaturze, mieszczącej się w przedziale 30–45°C. Kluczową rolę w utrzymaniu tych parametrów odgrywa zawór mieszający. Proces konfiguracji warto zacząć od ograniczenia dopływu gorącego czynnika z kotła, co pozwoli wstępnie schłodzić wodę wpływającą do pętli grzewczych.

Precyzyjną kontrolę nad instalacją zapewnią czujniki umieszczone na zasilaniu. Jeśli dodatkowo zdecydujesz się na automatyzację z użyciem siłownika zintegrowanego z termostatem lub regulatorem pogodowym, system zyska na efektywności. Urządzenie to samodzielnie koryguje proporcje mieszania wody, dopasowując je do zapotrzebowania na ciepło, co przekłada się na wyższy komfort domowników i realne oszczędności paliwa.

Jak wymienić zamek w drzwiach? Krok po kroku i najważniejsze wskazówki

Podczas regulacji pamiętaj też o temperaturze powrotu. W przypadku kotłów na paliwa stałe nie powinna ona spadać poniżej 40–50°C, co chroni instalację przed szkodliwą kondensacją. Wykorzystując pompy ciepła czy kotły kondensacyjne, wystarczy trzymać się wytycznych producenta dotyczących pracy niskotemperaturowej.

Pamiętaj, by zawór otwierać powoli – zapobiegnie to problemom z bezwładnością cieplną, która jest charakterystyczna dla podłogówki. Regularne sprawdzanie poprawności wskazań czujników oraz stanu samego zaworu to z kolei najprostszy sposób, by uniknąć awarii i cieszyć się niezawodnym działaniem ogrzewania przez lata.

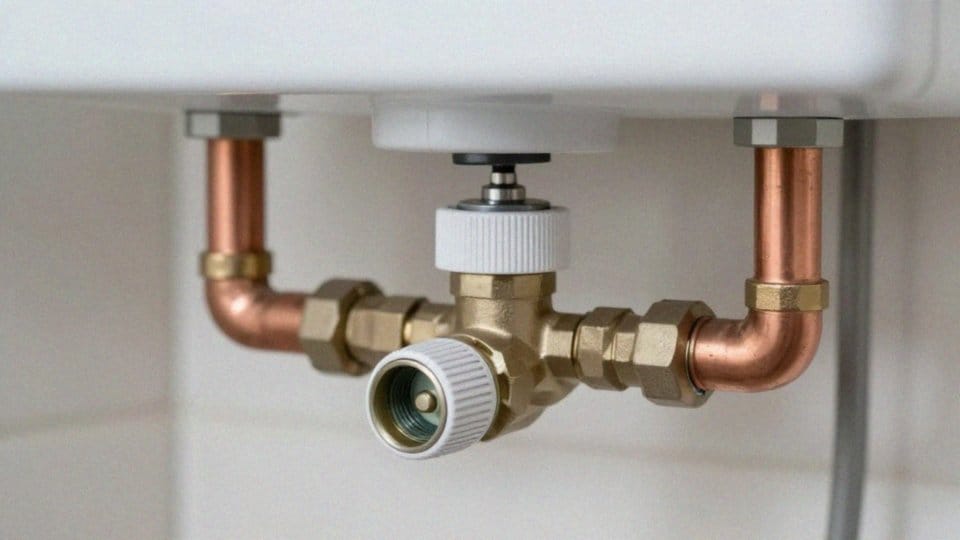

Jak zapobiec poparzeniom i nadmiernemu nagrzewaniu?

Aby uchronić domową instalację oraz domowników przed skutkami przegrzania, niezbędne jest precyzyjne kontrolowanie temperatury czynnika grzewczego. Skuteczna ochrona kotłów i odbiorników ciepła, jak:

• ogrzewanie podłogowe,
• grzejniki,
• zawory termostatyczne z ogranicznikiem temperatury.

Nie tylko wydłuża ich żywotność, ale przede wszystkim eliminuje ryzyko bolesnych poparzeń i zniszczenia struktury posadzki. Blokada na głowicy skutecznie powstrzymuje nas przed przypadkowym ustawieniem parametrów powyżej 45–50°C, co w przypadku „podłogówki” jest wartością graniczną. Równie skuteczne okazują się zaawansowane sterowniki elektroniczne i automatyka pogodowa, które w czasie rzeczywistym korygują dopływ ciepła. Jeśli system wykryje przekroczenie zadanego pułapu, błyskawicznie przymyka zawór, dbając o stabilność układu.

Kluczową rolę odgrywają czujniki temperatury montowane bezpośrednio na rurach zasilających. To dzięki nim automatyka „czuje” zmiany i może na nie zareagować. W sytuacjach ekstremalnych, gdy zawiodą układy sterujące, warto mieć dodatkowe zabezpieczenia, takie jak:

• wyłączniki termiczne pompy,
• funkcję awaryjnego zrzutu energii.

Stabilną pracę instalacji zapewnimy także poprzez odpowiednie zestrojenie pompy obiegowej względem zaworów, co pozwala uniknąć gwałtownych skoków ciśnienia. Pamiętajmy, że każda manualna korekta ustawień wymaga uwagi. Po wprowadzeniu zmian warto upewnić się, że siłownik działa płynnie, a cała armatura pozostaje szczelna. Regularne przeglądy techniczne pozwalają szybko wyłapać zacięcia mechaniczne, zanim doprowadzą do niekontrolowanego wzrostu temperatury. Na koniec warto zwrócić uwagę na oznaczenia kierunków przepływu na zaworach – prawidłowy montaż to dla automatyki sygnał, że może ona w pełni kontrolować przebieg grzania i chronić system przed awarią.

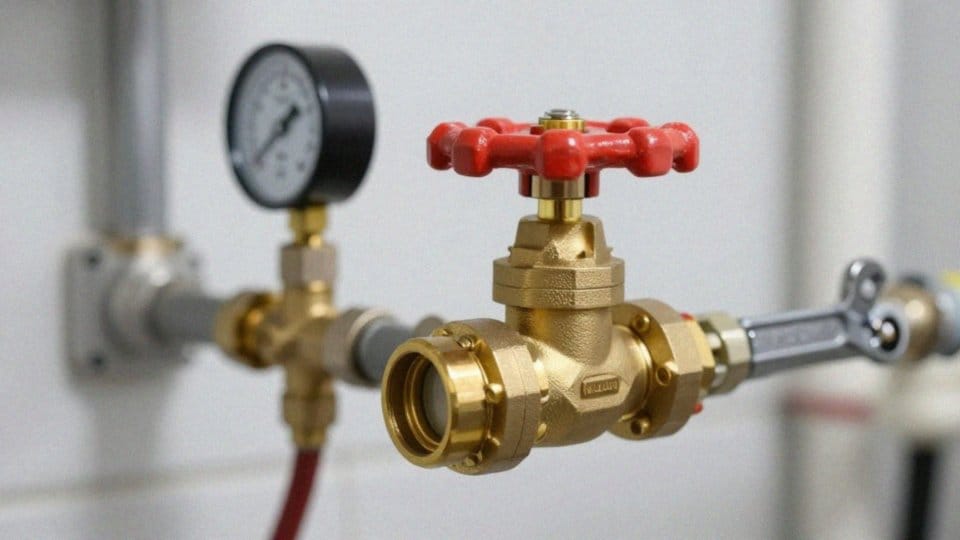

Jak konserwować i kontrolować zawór trójdrożny?

Aby zachować szczelność i przedłużyć życie zaworu trójdrożnego, nie możesz zapominać o corocznym serwisie. Podczas przeglądu zwróć szczególną uwagę na:

• uszczelki,
• połączenia gwintowane,
• płynność działania całego mechanizmu zaworu kulowego.

Reaguj niezwłocznie na każdy, nawet najmniejszy wyciek. Monitoruj regularnie temperaturę zasilania i powrotu – najlepiej raz w miesiącu. Takie podejście stanowi skuteczną barierę przed korozją niskotemperaturową. Jeśli jednak dostrzeżesz niepokojące naloty, rozważ użycie inhibitorów lub delikatną korektę nastaw. Przy okazji zajrzyj do filtrów i siatek, usuwając wszelkie zanieczyszczenia utrudniające obieg wody.

Jak podnieść drzwiczki na zawiasach? Praktyczny przewodnik krok po kroku

Warto też przysłuchać się pracy pomp cyrkulacyjnych; nietypowy hałas często zwiastuje kawitację. W instalacjach z automatyką kluczowe jest sprawdzenie:

• sygnałów sterujących,
• poprawności kalibracji siłownika.

Zweryfikuj, czy regulator pogodowy działa zgodnie z założeniami, porównując odczyty z rzeczywistymi nastawami. Wszystkie te zmiany warto skrupulatnie odnotowywać w dzienniku eksploatacji. Pamiętaj, że wpisanie przeglądów do domowego budżetu to inwestycja w bezpieczeństwo i spokój, która na dłuższą metę przekłada się na realne oszczędności oraz bezawaryjną pracę systemu grzewczego.
