Uszkodzony czujnik położenia wałka rozrządu — objawy i diagnoza

Co to jest czujnik położenia wałka rozrządu?

Czujnik położenia wałka rozrządu stanowi kluczowy komponent systemu zarządzania pracą silnika. Urządzenie to instaluje się bezpośrednio w głowicy jednostki napędowej, w bliskim sąsiedztwie koła sygnałowego, skąd precyzyjnie informuje sterownik o aktualnej fazie rozrządu. Takie rozwiązanie umożliwia idealną synchronizację momentu wtrysku paliwa oraz zapłonu.

W jednostkach z zasilaniem sekwencyjnym, informacja z czujnika pozwala komputerowi dokładnie określić kolejność dawkowania paliwa do poszczególnych cylindrów. W praktyce spotykamy dwa rodzaje tych podzespołów:

• indukcyjne, wytwarzające sygnał samodzielnie,
• czujniki Halla, które wymagają zewnętrznego zasilania do swojej pracy.

Prawidłowy odczyt parametrów pracy jest niezbędny dla optymalnej regulacji spalania, co obok podniesienia wydajności jednostki, skutecznie chroni ją przed niebezpiecznym spalaniem stukowym. Dzięki właściwemu umiejscowieniu czujnika, sterownik nieustannie otrzymuje dane o zmianach impulsu magnetycznego, co przekłada się na płynną i efektywną kulturę pracy silnika.

Jakie są objawy uszkodzonego czujnika położenia wałka rozrządu?

Przekłamania w sygnałach przesyłanych do sterownika silnika ECU to częsta przyczyna problemów z rozruchem, a nawet nagłego gaśnięcia jednostki napędowej tuż po uruchomieniu. Wielu kierowców skarży się przy tym na nierówną pracę na biegu jałowym, której towarzyszą wyraźnie odczuwalne drgania. Niedomagania czujnika dają o sobie znać również w trasie – auto może:

• szarpać przy zmianie obciążenia,
• tracić na dynamice i wigorze.

Takie osłabienie osiągów skutkuje mozolnym przyspieszaniem, co w codziennej jeździe bywa niezwykle irytujące. Co gorsza, nieprawidłowe dane docierające do komputera uniemożliwiają poprawne dozowanie mieszanki paliwowo-powietrznej, co bezpośrednio przekłada się na:

• wyższe spalanie,
• ryzyko wypadania zapłonu.

W takich sytuacjach na desce rozdzielczej niemal zawsze pojawia się kontrolka „Check Engine”, a w pamięci auta zostaje trwale zapisany kod błędu. Gdy usterka staje się poważna, elektronika aktywuje tryb awaryjny, popularnie zwany trybem „Limp”, drastycznie ograniczając możliwości silnika. W pojazdach z automatycznymi przekładniami sytuacja ta bywa jeszcze bardziej kłopotliwa, prowadząc do błędów w zmianie przełożeń, a w skrajnych przypadkach – do całkowitego zablokowania skrzyni. Warto pamiętać, że objawy nie muszą być ciągłe; często mają charakter przerywany, co zazwyczaj wskazuje na korozję styków lub chwilowe, wewnętrzne zwarcia w samym czujniku.

Które symptomy uniemożliwiają rozruch silnika?

Całkowity brak sygnału trafiającego do jednostki sterującej silnikiem (ECU) zazwyczaj kończy się paraliżem układu napędowego. Gdy sterownik nie doczeka się kluczowych impulsów synchronizacyjnych, profilaktycznie odcina zapłon lub wtrysk paliwa, skutecznie uniemożliwiając rozruch. Przyczyn takiego stanu rzeczy należy szukać w bezpośrednim otoczeniu czujnika. Często winowajcą jest:

• wewnętrzne zwarcie elementu pomiarowego,
• przerwanie ciągłości obwodu.

Warto zwrócić szczególną uwagę na stan okablowania – korozja złączy oraz przetarte przewody przy samym konektorze to najczęstsze punkty zapalne. Problem może jednak leżeć głębiej, po stronie mechanicznej. Zniszczenie tarczy sygnałowej lub silne nagromadzenie zanieczyszczeń o właściwościach magnetycznych skutecznie zaburza odczyt położenia wału. Równie istotną kwestią jest stabilność zasilania; nawet niewielkie spadki napięcia w instalacji potrafią zdezorientować czujnik, co wyklucza poprawną synchronizację faz rozrządu i wpisuje krytyczne błędy do pamięci sterownika.

W codziennej eksploatacji takie usterki objawiają się zazwyczaj:

• „mieleniem” rozrusznika bez rezultatu,
• błyskawicznym gaśnięciem jednostki tuż po odpaleniu.

W takich sytuacjach jedyną pewną drogą do diagnozy jest użycie oscyloskopu. Tylko bezpośrednia analiza przebiegu sygnału pozwala jednoznacznie rozstrzygnąć, czy mamy do czynienia z przerwą w obwodzie, czy z wewnętrznym uszkodzeniem sensora.

Jakie są przyczyny awarii czujnika?

Awaria czujnika to najczęściej efekt trudnych warunków pracy oraz naturalnego zużycia komponentów. Intensywne upały panujące w pobliżu głowicy silnika drastycznie przyspieszają degradację elektroniki, co nierzadko kończy się wewnętrznymi zwarciami. Z kolei wilgoć bezlitośnie atakuje złącza i styki, utrudniając stabilną transmisję sygnałów elektrycznych.

Niebezpieczeństwa związane z awarią czujnika obejmują:

• mechaniczne niedogodności, takie jak wibracje czy uderzenia, które potrafią trwale uszkodzić wirujące elementy urządzenia,
• gromadzenie się opiłków metalu na tarczy sygnałowej, co bezpośrednio zaburza pomiary,
• problemy techniczne sięgające wiązek przewodów, takie jak przetarta izolacja czy przerwane obwody w okablowaniu,
• nieszczelności w układach płynów eksploatacyjnych, które niszczą otuliny kabli, narażając je na niebezpieczne przebicia,
• wahania napięcia, wynikające z awarii sterownika lub spadków mocy w układzie, które są przez czujniki odczytywane jako błędne dane.

Każda przerwa w przesyłaniu informacji kończy się dla kierowcy problemami z synchronizacją faz rozrządu. W rezultacie jednostka napędowa zaczyna pracować nierówno, a zapotrzebowanie na paliwo wyraźnie rośnie.

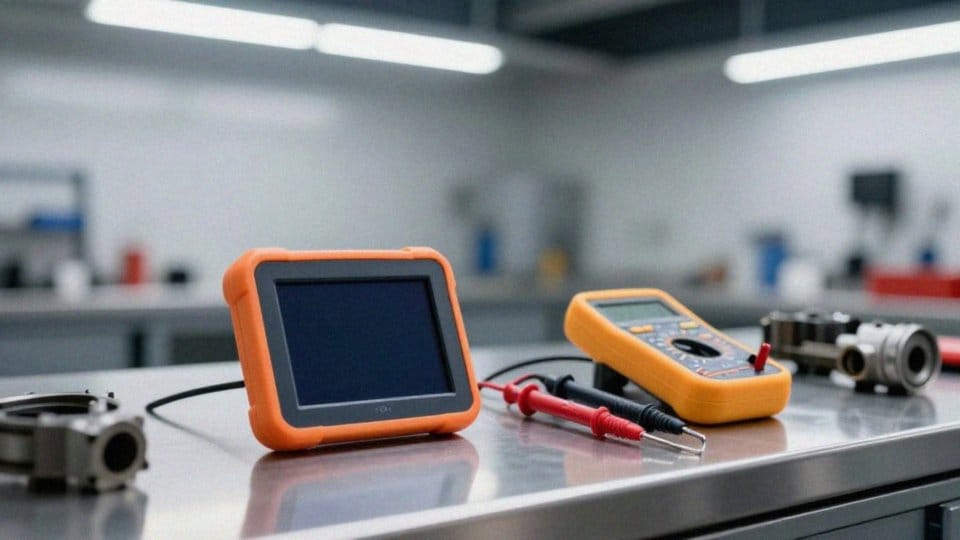

Jak diagnozować czujnik położenia wałka rozrządu?

Diagnostykę czujnika położenia wałka rozrządu najlepiej zacząć od podpięcia skanera OBD-II, który pozwoli odczytać zapisane w pamięci sterownika kody błędów. Najczęściej wskazują one na:

• przerwany sygnał,
• nietypowe wartości wykraczające poza zakres przewidziany przez producenta.

Gdy już wiesz, co dolega układowi, przyjrzyj się dokładnie okablowaniu oraz wtyczkom. Szukaj śladów korozji, przetartą izolację lub luźne połączenia bezpośrednio przy sensorze. Jeśli oględziny nie dają jasnych odpowiedzi, sięgnij po multimetr. Sprawdź, czy do czujnika dociera odpowiednie zasilanie – zazwyczaj jest to 5V lub 12V – oraz czy linia masy działa poprawnie. W starszych wersjach indukcyjnych warto dodatkowo zmierzyć rezystancję i porównać wyniki z fabryczną dokumentacją silnika.

Do pełnej pewności przyda się jednak oscyloskop, który zamienia niewidzialne impulsy na wykres. Dzięki niemu zobaczysz, czy amplituda jest stabilna, a kształt fali nie budzi zastrzeżeń. Całkowity brak sygnału lub jego wyraźne zniekształcenia, przy sprawnym zasilaniu, niemal zawsze oznaczają definitywną awarię czujnika. Nie zapomnij przy okazji zweryfikować korelacji z czujnikiem położenia wału korbowego; rozbieżności między nimi mogą sugerować problemy z samą synchronizacją rozrządu lub uszkodzenia fizyczne tarczy sygnałowej.

Krok po kroku przeprowadzona taka analiza pomoże uniknąć straty pieniędzy na niepotrzebną wymianę podzespołów, które w rzeczywistości są sprawne.

Jakie szkody grożą przy ignorowaniu awarii czujnika?

Lekceważenie niedomagającego czujnika to prosta droga do poważnych kłopotów z autem. Gdy sterownik silnika przestaje otrzymywać wiarygodne dane, pojazd automatycznie przechodzi w tryb awaryjny, znany jako Limp Mode. Efekt? Drastyczny spadek mocy, który utrudnia nawet sprawne włączenie się do ruchu.

Jazda z uszkodzonym podzespołem zaburza proces spalania paliwa i wpływa na nieprawidłowy kąt wyprzedzenia zapłonu. W rezultacie jednostka napędowa zaczyna palić zdecydowanie więcej, mogą też pojawić się problemy z kulturą pracy czy ryzykowne wypadanie zapłonów. Co gorsza, błędne odczyty grożą nagłym zgaśnięciem motoru w najmniej oczekiwanym momencie, co stanowi realne zagrożenie dla wszystkich uczestników ruchu.

Właściciele samochodów z automatycznymi skrzyniami biegów muszą liczyć się z dodatkowymi komplikacjami – awaria często prowadzi do:

• zablokowania mechanizmu,
• poważnych problemów z płynną zmianą przełożeń.

Naprawa tak złożonej usterki wiąże się z ogromnymi kosztami. Zamiast czekać, aż drobny problem zamieni się w kosztowny remont silnika, warto postawić na rzetelną diagnostykę. Szybka interwencja jest nie tylko tańsza, ale przede wszystkim pozwala zachować pełną sprawność i bezpieczeństwo pojazdu.

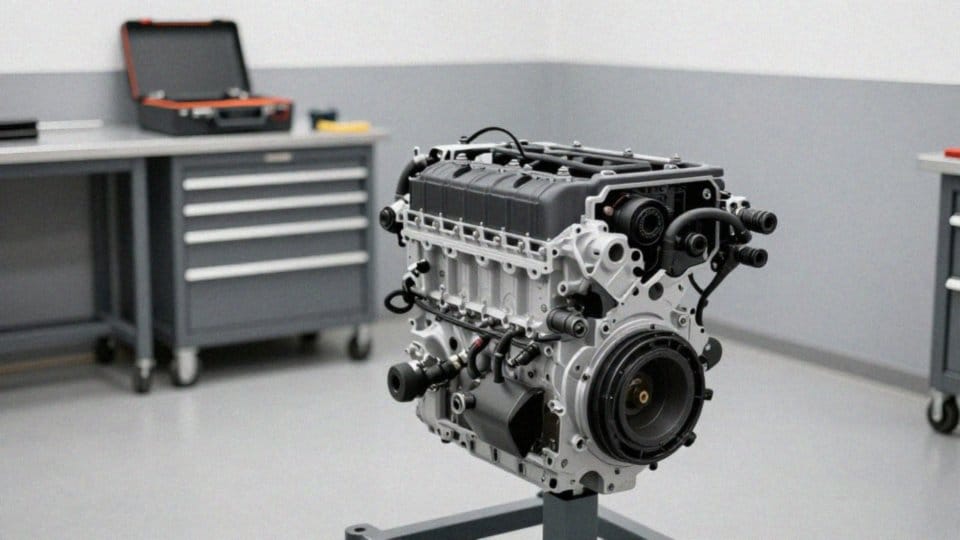

Kiedy wymienić czujnik i ile kosztuje?

Zanim zdecydujesz się na wymianę czujnika położenia wałka rozrządu, przeprowadź rzetelną diagnostykę. Najlepiej wykorzystać do tego skaner OBD-II oraz wspierać się pomiarami wykonanymi multimetrem lub oscyloskopem. Taka procedura jest niezbędna, jeśli chcemy uniknąć niepotrzebnych wydatków.

Wymiana staje się zasadna dopiero wtedy, gdy testy jednoznacznie wskażą na:

• trwały brak sygnału,
• powtarzające się błędy w pamięci sterownika,
• wewnętrzne zwarcia,
• fizyczne uszkodzenia urządzenia.

Zanim jednak sięgniesz po narzędzia, upewnij się, że problem nie leży w samej wiązce elektrycznej. Ostateczny koszt naprawy to wypadkowa ceny komponentu oraz nakładu pracy mechanika. Robocizna potrafi mocno uderzyć po kieszeni, zwłaszcza gdy inżynierowie umieścili czujnik w trudno dostępnym miejscu, co czasami wymusza nawet demontaż głowicy lub osprzętu silnika.

Z kolei same części to wydatek od kilkudziesięciu do nawet kilkuset złotych – wszystko zależy od tego, czy wybierzesz oryginał, czy tańszy zamiennik. Pamiętaj też o budżecie na ewentualne poprawki instalacji, jak:

• wymiana skorodowanych wtyczek,
• regeneracja tarczy sygnałowej.

Po fizycznym montażu nowego podzespołu czeka Cię jeszcze kasowanie błędów w sterowniku silnika i jazda próbna, która potwierdzi poprawność naprawy. Nie zapominaj o regularnej kontroli stanu technicznego swojego auta. Dbałość o detale i właściwa konserwacja bezpośrednio przekładają się na lepszą kulturę pracy jednostki napędowej i niższe spalanie, co pozwala skutecznie chronić elektronikę przed kosztownymi awariami w przyszłości.
